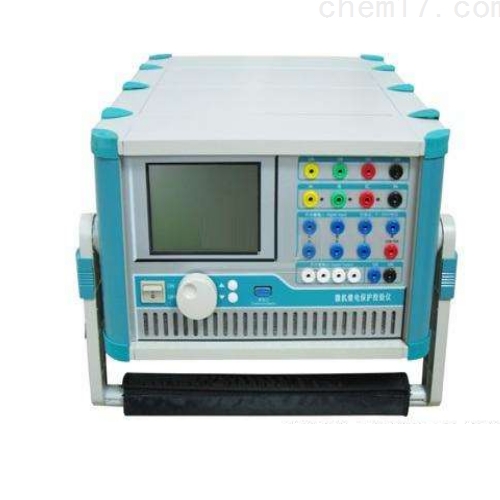

NR702微机继电保护测试仪

简要描述:NR702微机继电保护测试仪
是在参照电力部颁发的《微机型继电保护试验装置技术条件(讨论稿)》的基础上,广泛听取用户意见,总结目前国内同类产品优缺点,充分使用现代先进的微电子技术和器件实现的一种新型小型化微机继电保护测试仪。微机继电保护测试仪自带大屏幕液晶显示器以及灵活方便的旋转鼠标控制器。单机独立操作即已具有很强的功能,可进行大多数试验,联接电脑运行则具有更强大的操作功能。体积小、精度高。

  • 产品型号:
  • 厂商性质:生产厂家
  • 更新时间:2020-06-28
  • 访  问  量:224

产品介绍

NR702微机继电保护测试仪

产品简介

NR系列微机继电保护测试仪是在参照电力部颁发的《微机型继电保护试验装置技术条件(讨论稿)》的基础上,广泛听取用户意见,总结目前国内同类产品优缺点,充分使用现代先进的微电子技术和器件实现的一种新型小型化微机继电保护测试仪微机继电保护测试仪自带大屏幕液晶显示器以及灵活方便的旋转鼠标控制器。单机独立操作即已具有很强的功能,可进行大多数试验,联接电脑运行则具有更强大的操作功能。体积小、精度高。既具有大型测试仪优越的性能、先进的功能,又具有小型测试仪小巧灵活、操作简便、可靠性高等优点,性能价格比高。是继保工作者得心应手的好工具。

产品别名

微机继电保护测试仪、微机继保仪、继电保护测试仪、三相继电保护测试仪、继保测试仪、三相继保测试仪、三相继电保护校验仪、继保校验仪、三相继保校验仪、继保仪

NR702微机继电保护测试仪

产品特性

NR702 微机继电保护测试仪

产 品 特 性

1.标准的4相电压3相电流输出  具有4相电压3相电流输出,可方便地进行各种组合输出进行各种类型保护试验。每相电压可输出120V,电流三并可输出120A,第4相电压Ux为多功能电压项,可设为4种3U0或检同期电压,或任意某一电压值的情况输出。

2.单机操作方便  单机由方便灵活的旋转鼠标通过大屏幕液晶显示屏进行操作,全部中文显示。可完成现场大多数试验检定工作,可对各种继电器及微机保护进行检定,并可模拟各种复杂的瞬时性、性、转换性故障进行整组试验。开机即可使用,操作方便快捷。

3.双操作方式,联接电脑运行  通过Windows平台上的全套中文操作软件,可进行各种大型复杂及自动化程度更高的校验工作,可方便地测试及扫描各种保护定值,可实时存贮测试数据,显示矢量图,绘制故障波形,联机打印报表等。

4.软件功能强大  可完成各种自动化程度高的大型复杂校验工作,如三相差动试验、厂用电快切、备自投试验、线路保护检同期重合闸等,能方便地测试及扫描各种保护定值,进行故障回放,实时存储测试数据,显示矢量图,联机打印报告等。

5.开关量接点丰富  继电保护测试仪为7路接点输入和2对空接点输出。输入接点为空接点和0~250V电位接点兼容,可智能自动识别。输入、输出接点可根据用户需要扩展。

6.大屏幕LCD显示屏  本机采用320×240点阵大屏幕高分辨率图形液晶显示屏,全部操作过程均在显示屏上设定,操作界面和试验结果均汉化显示,显示直观清晰。

7.自我保护  采用合理设计的散热结构,并具有可靠完善的多种保护措施及电源软启动,和一定的故障自诊断及闭锁功能。

8.具有独立专用直流电源输出  装置设有一路110V 及 220V专用可调直流电源输出。

9.性价比高  属于跨专业联合设计产品,综合了多专业的先进科技成果。兼具大型测试仪的性能,和小型测试仪的价位,具有很高的性能价格比。

NR802 微机继电保护测试仪

产 品 特 性

 1.电压电流输出灵活组合  具有标准4相电压3相电流输出,可方便地进行各种组合输出进行各种类型保护试验。每相电压可输出120V,电流三并可输出120A,第4相电压Ux为多功能电压项,可设为4种3U0或检同期电压,或任意某一电压值的情况输出。

2.单机操作方便  装置面板设有轨迹球鼠标、优化键盘以及大屏幕TFT液晶显示器,内置全中文Windows平台操作软件。开机即可使用,操作方便快捷。

3.双操作方式  除了单机操作外,装置还可以外接笔记本电脑或台式机进行操作,两种方式功能完全*,真正完整的双操作模式。

4.新型高保真线性功放  输出端一直坚持采用高保真、高可靠性模块式线性功放,而非开关型功放。不会对试验现场产生高、中频干扰,而且保证了从大电流到微小电流全程都波形平滑精度优良。

5.高性能主机  输出部分采用DSP控制,运算速度快,实时数字信号处理能力强,传输频带宽,控制高分辨率D/A转换。输出波形精度高,失真小线性好。采用了大量先进技术和精密元器件材料,并进行了专业化的结构设计,因而装置体积小、重量轻、功能全、携带方便,开机即可工作,流动试验非常方便。

6.软件功能强大  可完成各种自动化程度高的大型复杂校验工作,能方便地测试及扫描各种保护定值,进行故障回放,实时存储测试数据,显示矢量图,联机打印报告等。

7.具有独立专用直流电源输出  802型装置设有一路110V 及 220V专用可调直流电源输出。

8.接口完整  装置面板上有自带键盘和鼠标,能进行单机操作,也可通过键盘和鼠标接口外接键盘和鼠标进行操作;还带有两个USB口和RS232口,可与计算机及其它外部设备通信。

9.完善的自我保护功能  散热结构设计合理,硬件保护措施可靠完善,具有电源软启动功能,软件对故障进行自诊断以及输出闭锁等功能。

10.轻小型高集成单机和一体化结构  采用了大量高科技精心设计的超轻小型结构,使得整机极其小巧轻便。

NR1200 微机继电保护测试仪

产 品 特 性

1.电压电流输出灵活组合  输出达6相电压6相电流,可任意组合实现常规4相电压3相电流型、6相电压型、6相电流型,以及12相型输出模式,既可兼容传统的各种试验方式,也可方便地进行三相变压器差动试验和厂用电快切和备自投试验。

2.操作方式  装置直接外接笔记本电脑或台式机进行操作,方便快捷,性能稳定。

3.新型高保真线性功放  输出端一直坚持采用高保真、高可靠性模块式线性功放,而非开关型功放,性能。不会对试验现场产生高、中频干扰,而且保证了从大电流到微小电流全程都波形平滑精度优良。

4.高性能主机  输出部分采用DSP控制,运算速度快,实时数字信号处理能力强,传输频带宽,控制高分辨率D/A转换。输出波形精度高,失真小线性好。采用了大量先进技术和精密元器件材料,并进行了专业化的结构设计,因而装置体积小、重量轻、功能全、携带方便,开机即可工作,流动试验非常方便。

5.软件功能强大  可完成各种自动化程度高的大型复杂校验工作,能方便地测试及扫描各种保护定值,进行故障回放,实时存储测试数据,显示矢量图,联机打印报告等。6相电流可方便进行三相差动保护测试。

6.具有独立专用直流电源输出  设有一路110V 及 220V专用可调直流电源输出。

7.接口完整  装置带有USB通讯口,可与计算机及其它外部设备通信。

8.完善的自我保护功能  散热结构设计合理,硬件保护措施可靠完善,具有电源软启动功能,软件对故障进行自诊断以及输出闭锁等功能。



产品参数

项目参数

型                 号

NR702    NR802NR1200
交流电
流输出
输出精度

0.5级

0.2级

相电流输出(有效值)

0~40A

0~30A/每相

三相电流输出(有效值)

0~120A


三相电流输出时每相输出(有效值)

-

0~60A

六相并联电流输出(有效值)

-

0~180A

相电流长时间允许工作值(有效值)

10A

相电流大输出功率

420VA

300VA

三相电流大输出时大输出功率

900VA

-

六相并联电流大输出时大输出功率

-

1000VA

三相电流大输出时允许工作时间

10s

-

六相并联电流大输出时允许工作时间

-

10s

频率范围(基波)

20~1000Hz

谐波次数

1~20 次

直流电
流输出
输出精度

0.5级

电流输出

0~±10A / 每相,0~±30A / 三并

0~±10A / 每相

大输出负载电压

20V

交流电
压输出
输出精度 继电保护测试仪

0.5级

0.2级

相电压输出(有效值)

0~120V

线电压输出(有效值)

0~240V

相电压/线电压输出功率

80VA / 100VA

频率范围(基波)

20~1000Hz

谐波次数

1~20次

直流电
压输出
输出精度

0.5级

相电压输出幅值

0~±160V

线电压输出幅值

0~±320V

相电压/线电压输出功率

70VA / 140VA

开关量
及时间
测量
开关量输入7路

空接点:1~20mA,24V

-

-

电位接点接入:
“0”:0~+6V;
“1”:+11V~+250V

-

-

8路

-

空接点:1~20mA,24V

-

电位接点接入:
“0”:0~+6V;
“1”:+11V~+250V

开关量输出2对

DC:220V/0.2A;
AC:220V/0.5A

-

-

4对

-

DC:220V/0.2A;AC:220V/0.5A

时间测量测量范围

0.1ms~9999s

测量精度

0.1ms

<0.1ms
