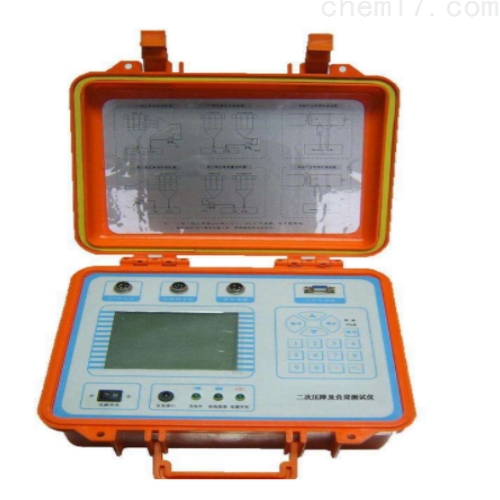

    HEQG二次压降负荷测试仪
    • 更新时间:2020-06-29
    • 厂商性质:生产厂家
    • 价格:¥面议
    • 访问量:146

    HEQG二次压降负荷测试仪采用大容量锂电池作为仪器工作电源,既可以保障系统安全又可以给仪器提供比较纯净的电源,避免现场电源干扰,保证测量精度。

    产品详细介绍

    HEQG二次压降负荷测试仪

    产品别名

    二次压降测试仪、二次负荷测试仪、二次压降及负荷测量仪、二次压降及负荷在线测试仪、互感器二次压降及负荷在线测试仪

    产品特性

    ⑴ 可以实现三相三线,三相四线、单相全自动测量;

    ⑵ 使用工程塑料机箱,结识耐用,有效保障测试人员及系统安全;

    ⑶ 具有量程自动切换功能,保证测试精度;

    ⑷ 采用电子式原理线路结合DSP技术是使测试稳定性好,抗干扰能力强;

    ⑸ 测量完毕,自动计算和负荷相关的各项参数,便于客户分析和试验。

    ⑹采用大屏幕汉字液晶显示,所有操作均由汉字菜单提示; 数据具备掉电存贮及浏览功能,能与计算机联机传送数据。

    ⑺采用大容量7.2V11Ah锂电池供电,对测试回路不产生任何影响,避免系统出现保护的情况。同时在现场无供电电源的情况下使用。

    ⑻ 二次负荷测试仪,采用钳型电流表采样电流,不需要断开二次回路。可以实现不停电在线测量。自动切换量程:测量过程中可以根据测试对象数值的不同切换到不同的位置,使测量精度和显示位数得到保证。

    ⑼作时间可以长达24小时(长)。

    ⑽附有轻巧充电器,方便测量,在电池电量不足的情况下可以外接充电器测量。

    ⑾HEQG 二次压降负荷测试仪体积小,重量轻。

    ⑿极宽阔的二次工作电流/电压范围。在50mA的工作电流下,能分辨1mΩ的电阻和电抗,能测试二次额定电流为5A的S级电流互感器的在线实际负荷;在5V的工作电压下,能分辨0.001mS的电导和电纳

    ⒀能存储480组测量数据,断电后能保持十年

    ⒁ 中文界面大屏幕显示,带有RS-232通讯接口



    HEQG二次压降负荷测试仪

    产品参数

    1、环境条件
    ——温度:-5℃~40℃
    ——相对湿度:<95%(25℃)
    ——海拔高度:<2500m
    ——外界干扰:无特强震动、无特强电磁场
    2、二次压降测试时仪器主要技术指标
    1). 测量范围:比差:0.001%~19.99% 角差:0.01’ ~599’
    2). 分 辨 率:比差:0.001% 角差:0.01’
    3). 仪器基本误差
    ——X=±(1%×X+1%×Y±2个字);
    ——Y=±(1%×X+1%×Y±2个字)。
    2个字——仪器的量化误差
    4). 电压表头准确度:0.5%
    5). 工作范围
    ——电压:50V~120V
    6). 仪器指示动作值(提示错误)
    ——误差:比差大于20%或角差大于600’。
    ——电压:电压<2.0V。
    3、PT二次负荷测试时仪器主要技术指标
    1). PT二次负荷测试
    ——导纳测量范围:0.1ms—50.0ms
    ——导纳测量准确度:
    ——二次电压:50V-120V
    △X=±(1%×X+1%×Y±2个字)
    △Y=±(1%×X+1%×Y±2个字)
    2个字——仪器的量化误差
    注意:测量值在0.2mS以下时,测试电压应保持在50V以上,同时注意钳表的穿心导线保持居中。此时仪器量化误差为5个字
    2). 电压表头:0.5%
    4、CT二次负荷测试时仪器主要技术指标
    ——阻抗测量范围:0.1Ω—50.0Ω
    ——阻抗测量准确度:
    △X=±(1%×X+1%×Y±2个字)
    △Y=±(1%×X+1%×Y±2个字)
    2个字——仪器的量化误差
    电流表头:1%
