HDFA-3互感器特性测试仪

产品介绍

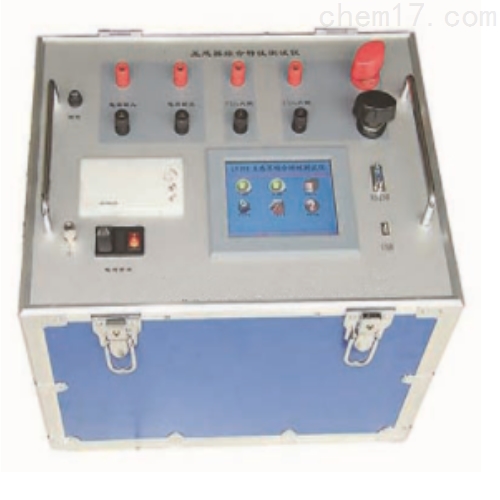

HDFA-3互感器特性测试仪

1．自动测试

仅需设定高测试电压、大电流和步长，测试仪将自动从零逐步升压，自动地将伏安特性曲线测试描绘显示，无需人工手动调压、记录、整理、描曲线等繁琐劳动。快捷、简单、方便，无需专门培训，易操作。

2．检测方便

在对互感器做伏安特性实验时，由于互感器达到饱合后电流上升非常快，因此很难通过检测互感器的方法来判定测试仪的测量精度。利用本测试仪的“伏安特性检测”功能可以很方便的对测试仪本身的伏安特性测量电路进行精度检测，此时的测试仪可做为“电压表”或“电流表”来使用，通过给测试仪的伏安特性测量电路输入标准的电压或电流信号来检测仪器的伏安特性测量精度，从而大大方便了检测机构和用户对本测试仪的精度检测。

3．功能全面

可测试保护 CT 伏安特性、5％和 10％误差曲线、变比、极性；可测试PT的伏安特性、变比、极性。

3．安全性高

全微机化测试仪，参数设定好后*不需人工接触而全自动进行测试。测试人员远离高压电路，从而确保测试人员安全。

4．使用方便

(1)操作简单方便，采用触摸屏进行操作。取消面板按键、开关、控制旋钮等各种常规控件。

(2)本机自带大容量存储器至少可保存 200组测试数据，也可通过 USB 接口连接U盘对多组测试数据进行存储以备日后查询处理。

(3)自带大屏幕真彩色 LCD、全汉化图形界面，测试时直接显示伏安特性曲线图，清晰、直观。系统自带热敏打印机，可随时打印伏安特性曲线及测试数据。

5．可扩展性强

(1) 可选外接升压器、升流器。选配的外接升压器高可升至 2000V(2.5A)，选配的升流器可升至 1000A。采用外接升压器可用于做500KV 等级 1A电流互感器的伏安特性试验。

(2)输出容量大。伏安特性试验主机大输出高达 1000V(5A)，短时可达 25A；CT变比测试大电流高达 600A。
