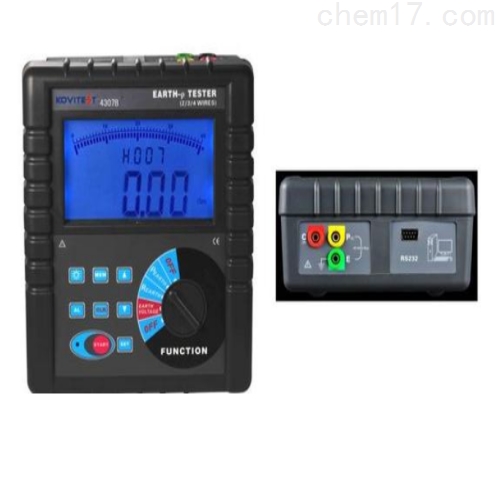

    GWCR3000 数字式接地电阻仪
    • 更新时间:2020-07-21
    • 厂商性质:生产厂家
    • 价格:¥面议
    • 访问量:123

    GWCR3000 数字式接地电阻仪专为现场测量接地电阻而精心设计制造的,采用新数字及微处理技术,3 线或 2 线法测量接地电阻,具有独特的线阻校验功能、抗干扰能力和环境适应能力,确保长年测量的高精度、 高稳定性和可靠性。其广泛应用于电力、电信、气象、油田、建筑、防雷及工业电气设备等的接地电阻测量。

    产品详细介绍

    GWCR3000 数字式接地电阻仪

    1. 由主机、监控软件、测试线、通讯线等组成
    2. 主机超大LCD 显示,蓝屏背光,棒图指示,一目了然。
    3. 同时能存储 400 组数据,通过监控软件实现历史查询与在线实时监控功能,动态显示,具有大、小、平均值指示。
    4. 具有值设定及指示功能。
    5. 具有历史数据读取、查阅、保存、报表、打印等功能

    GWCR3000 数字式接地电阻仪


    1.量程及精度

    测量功能量 程精度分辨率

    接地电阻
    0.01Ω~20Ω±1%rdg±3dgt
    (辅助接地电阻 100Ω
    ±5%,对地电压<10V)
    0.01Ω
    0.1Ω~200Ω0.1Ω
    1Ω~2000Ω
    接地电压0~600V  AC±1%rdg±3dgt1V

    (注:23℃±5℃,75%rh 以下)
    2.技术规格

    功                   能接地电阻测量,对地电压测量,低值电阻测量
    电                   源DC 9V  (锌锰干电池 R14S  1.5V 6 节 ,连续待机300 小时)
    背                   光可控蓝屏背光,适合昏暗场所使用
    测量方式精密三线测量、简易两线测量

    测量方法
    接地电阻:额定电流变极法,测量电流 3mA  Max, 820Hz;
    对地电压:平均值整流
    数据模式平均值、大值、小值
    线阻校验避免因测试线未完全插入仪表接口或接触不良或用户更换加长测试线等引起的误差,使接地电阻测量更准确。
    显示模式4 位超大 LCD 显示,蓝屏背光
    测量指示测量中 LED 闪烁指示,LCD 倒计数显示
    LCD 尺寸128mm×75mm;显示域:124mm×67mm
    仪表尺寸高宽厚:215mm×190mm×95mm
    测 试 线3 条:红色 20m,黄色 10m,绿色 5m 各 1 条
    简易测试线2 条:红色 1.6m,绿色 1.6m 各 1 条
    辅助接地棒2 根:φ10mm×150mm
    测量时间对地电压:约 3 次/秒;接地电阻:约 5 秒/次

    测量次数
    5000 次以上
    (20Ω档测量 10Ω,测 1 次,停 25 秒再测)

    线路电压
    测量对地电压:AC  600V 以下测量

    RS232 接口
    具有 RS232 接口,软件监控,存储数据可以上传电
    脑,保存打印
    通 讯 线RS232 通讯线 1 条,长 1.5m
    数据存储400 组,闪烁显示“FULL”符号表示存储已满
    数据保持数据保持功能:“HOLD”符号显示
    数据查阅数据查阅功能:“READ”符号显示
    溢出显示超量程溢出功能:“OL”符号显示
    功能测量值超过设定值时,“嘟--嘟--嘟--”提示
    电池电压当电池电压降到约 7.8V 时,电池电压低符

    显示,提醒更换电池。

    功    耗
    背光:25mA  Max
    待机:  25mA  Max(背光关闭)
    测量:70mA  Max(背光关闭)

    质    量
    仪表:1443g(含电池)
    测试线:847g(含简易测试线)
    辅助接地棒:468g(2 根)
    仪表袋:915g
    工作温湿度-10℃~40℃;80%rh 以下
    存放温湿度-20℃~60℃;70%rh 以下
    过载保护测量接地电阻:E-P、E-C 各端口间 AC  280V/3 秒
    绝缘电阻10MΩ以上(电路与外壳之间 500V)
    耐                   压AC  3700V/rms(电路与外壳之间)
    电磁特性IEC61010-4-3,无线频率电磁场≤1V/m
    适合安规IEC61010-1 、 IEC1010-2-31 、 IEC61557-1,5 、
    IEC60529(IP54)、污染等 2、CAT  Ⅲ 300V
